而自控溫電熱帶是國家重點科技攻關計劃，由于種種復雜的原因國內(nèi)研究相對停滯，于生產(chǎn)設備、原材料、技術水平、工藝條件的限制導致自控溫電熱帶參數(shù)不穩(wěn)定，啟動電流大，耐熱性差，使用壽命短以及制造工藝水平低，產(chǎn)品質(zhì)量參差不齊是自限溫電熱帶的市場現(xiàn)象。如果用戶不慎使用了劣質(zhì)的電熱帶，輕則短路跳閘，重則會引發(fā)伴熱管線起火，甚至燒毀被伴熱設備等重要部件。

   怎樣鑒別自控溫電熱帶的質(zhì)量好與壞？如何鑒別電熱帶的優(yōu)劣，是選購帶電熱帶的頭等大事。具體分析如下：

   一 導電銅絲：

    自控溫電熱帶是一扁形長帶，其導電線優(yōu)劣也直接關系到電纜的好壞，通常導電線芯用鍍錫或鍍鎳銅絲絞合成型，制造時，除要選擇質(zhì)量好的鍍錫銅絲外，還必須考慮導電線芯表面狀態(tài)對電熱帶產(chǎn)生的影響，在線徑的選擇上也不能偷工減料，為PTC芯帶的生產(chǎn)打下基礎。

    二.起動電流

    PTC芯帶是電熱帶的核心部分，一般廠家不易掌握其核心技術，其關鍵系數(shù)就是啟動電流大小和衰退率，起動電流是指電伴熱帶接通電源時，瞬間產(chǎn)生的最大電流的峰值。它對電熱帶的品質(zhì)有著決定性意義，是反映電熱帶制造技術水平的關鍵參數(shù)。如果起動電流較大，那么單一電源的電熱帶使用長度就會減短，同時，每次起動時，還會破壞PTC層與導電線芯的電接觸界面，縮短電熱帶的使用壽命，并存在很大的安全隱患。目前國內(nèi)大部分廠家的產(chǎn)品起動電流一般在0.9-1.2A/m左右，美國瑞侃公司的產(chǎn)品在0.5A/m以下，而我們安徽環(huán)瑞電伴熱生產(chǎn)的電熱帶均控制在0.6A/m以下，接近了國際水平，達到了國內(nèi)領先水平，所以請廣大用戶在選購時，務必弄清起動電流這個重要的技術參數(shù)，條件允許的情況下，最好自己測量，盡量選購起動電流較小的產(chǎn)品，以免給公司造成不必要的損失。

衰退率是指隨著使用期的延長電熱帶的溫度和功率的衰減程度，其技術很難掌握，國外的衰退率較小，使用壽命可達15年以上，而國內(nèi)的一般都比較大，使用壽命只有4--5年，目前我公司經(jīng)多次實驗采用雙層超薄共擠技術，使其低電阻過度層的厚度控制在0.15mm已達到30公里一次擠出成功，工藝參數(shù)也相對穩(wěn)定，最高維持溫度也在可控范圍，起動電流低于0.6A/m，使用壽命10年以上，達到了國際水平，國內(nèi)領先。

四.輻射加工技術

    PTC芯帶制成后需要經(jīng)過輻射交了聯(lián)才能具有最優(yōu)PTC效應，交聯(lián)的好壞，決定了芯帶性能的穩(wěn)定性及使用壽命。目前，國內(nèi)較為普遍的是采用高能電子輻照交聯(lián)，按PTC材料體系來確定適宜的輻照劑量，另外，劑量率不宜過大，輻射時線速度也宜均勻，并控制好運行的張力和摩擦力。在輻照交聯(lián)環(huán)節(jié)中，國內(nèi)部分并未經(jīng)過輻射交聯(lián)，這樣看似廠家為用戶節(jié)約成本，誰知這其中存在很大的安全隱患。未經(jīng)輻照交聯(lián)的絕緣層就耐熱性和抗老化性很差，時間一長容易出現(xiàn)漏電、短路、破壞PTC芯帶的性能，大大縮短了電熱帶的使用壽命。而我公司推出的安徽環(huán)瑞電熱帶，是經(jīng)過輻照交聯(lián)，有較好的耐熱性和抗老化性。在使用過程中，不僅延長了電熱帶的使用壽命，還提高了它的安全性。那么，如何區(qū)分電熱帶的輻照程度呢？首先我們可以從電熱帶的柔軟性來觀察一般情況。經(jīng)整體輻射的電熱帶較柔軟，而只輻射芯帶的電熱帶柔軟性差，不易彎曲。其次，也可以從電熱帶的噴碼區(qū)分。整體輻照的電熱帶由于高能電子束照射，噴碼顏色較暗淡，而電熱帶絕緣層未經(jīng)輻射射擊的電纜，其噴碼顏色較鮮艷，另外整體輻射的電熱帶其絕緣層中甚至可以來回抽動，同時，這樣的電熱帶通電發(fā)熱時，未經(jīng)輻照的絕緣層收縮性較大，由于絕緣層的后縮，使半導體PTC芯帶曝露出來，這樣很容易出現(xiàn)漏電、短路，存在很大的安全隱患。

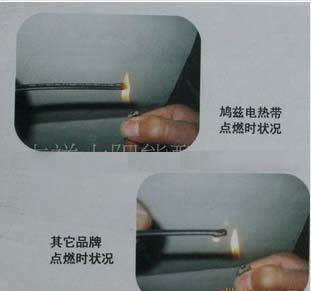

 自控溫電熱帶大多數(shù)聚烯烴外護套，而有些廠家卻用塑料代替導致事故發(fā)生，而需在環(huán)境溫度過低，過高的情況和特定的工作場合也制約著必須使用自控溫電熱帶含氟型外護套，目前市場是出現(xiàn)了阻燃型電熱帶，和非阻燃型電熱帶。兩者產(chǎn)品價格存在差距，有些廠家為了利潤最大化，將后者冒充前者流通市場。未避免此情況發(fā)生，可用以下方法進行試驗：

總之，客戶可以從導電銅絲，起動電流，衰退率，輻射加工技術等方面辨別電熱帶質(zhì)量的好壞，此外，通過對企業(yè)工程業(yè)績，資質(zhì)，檢驗報告的審核是個必要的途徑，最好是實地對工廠參觀，是最直觀的產(chǎn)品鑒定。



幾年來，安徽環(huán)瑞根據(jù)國家的產(chǎn)業(yè)政策要求，公司一直堅持自主創(chuàng)新，采取一切可能的技術措施，大力推進企業(yè)的技術進步，針對自控溫電熱帶電伴熱產(chǎn)品的研發(fā)、生產(chǎn)工藝過程中的幾項關鍵工藝，開展了多項技術創(chuàng)新活動，重點是在對發(fā)熱元件PTC芯帶結構和加工工藝等方面進行了關鍵技術工藝的研發(fā)與試驗，進行了大量的項目研發(fā)準備工作，我們通過加工工藝改變高分子形態(tài)，搞清它們的結構和性能關系，在此基礎上根據(jù)結構設計合成路線和加工工藝，合理組方篩選開發(fā)出PTC（正溫度系數(shù)）的半導電高分子功能材料，成功的研制了具有低電阻過度層的自控溫電熱帶，并獲得以下多個國家專利證書，解決了啟動電流大。衰減率高等技術問題，延長了電熱帶的使用壽命。

安徽環(huán)瑞研獲得十三項國家專利證書。
